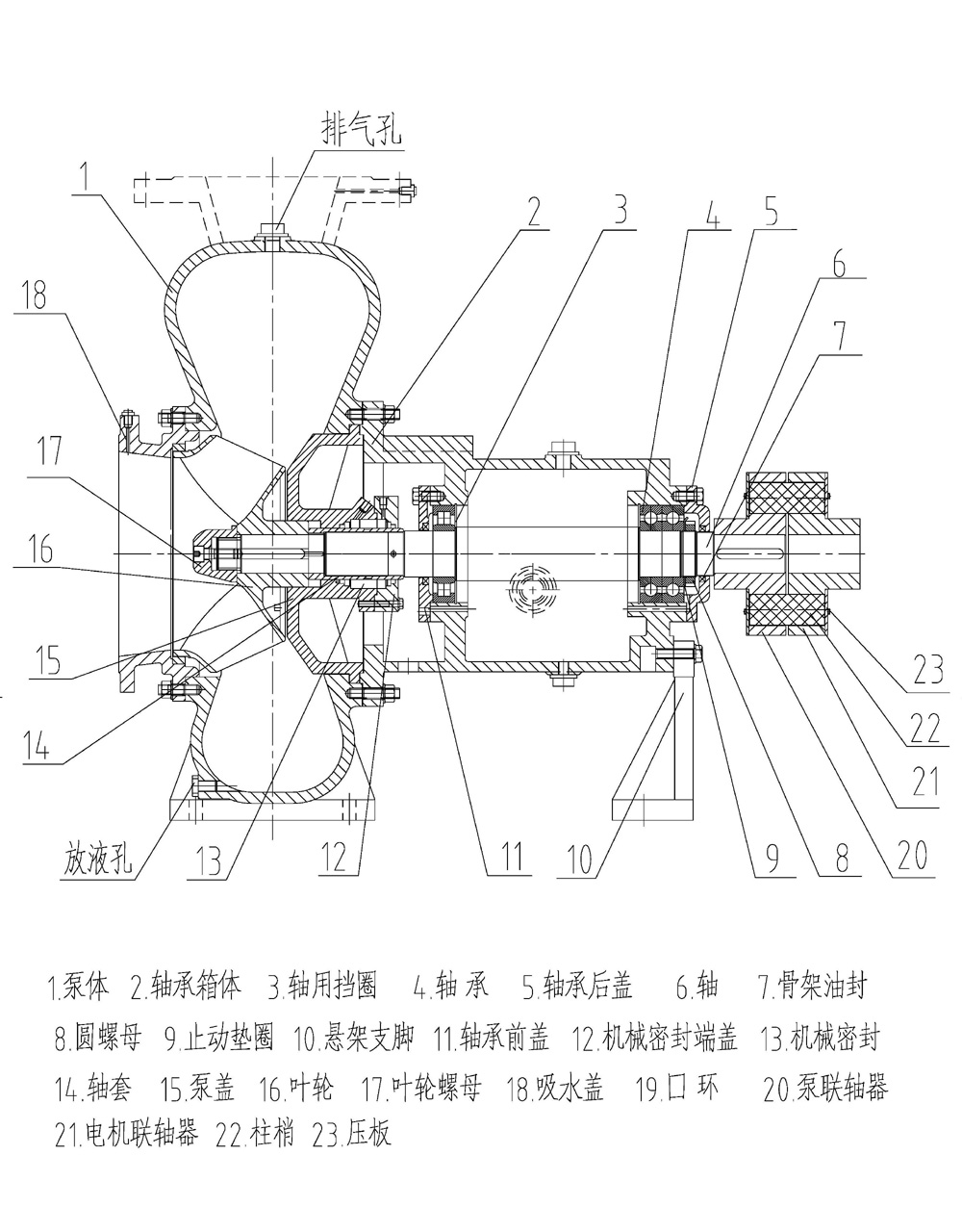

卧式结构


      卧式循环水泵为卧式可拉出式结构。

      在泵体上铸有支脚，可承受自管路的任何载荷，并直接传给基础，这样转子不会因泵承受载荷而产生弯曲，从而传动部位轴具有最佳的使用寿命。

      泵体为前开门，在检查或拆卸叶轮、轴封时，毋须将泵体相连接的管路拆开，只要拆开前泵盖和相连接的管路即可。

      泵轴装有防护轴套，轴承用稀油润滑，轴承箱里的油位，可由“恒位”油杯来控制。泵上还配备完整的排气装置，以供吸入管路排气。

      泵体可以分别设置三个不同方向出口，根据用户需要确定，这样有利管路设计，减少不必要的弯头。

      泵的旋转方向：从驱动端看泵，为顺时针方向。

      动力可采用电动机或内燃机。

密封形式

      可配填料密封或双端面机械密封（博格曼）

泵材质

      泵体、叶轮、泵盖，过流部件材质有904L、2507、2205,304、316、316L、ZG、HT250还可根据用户需要选择，轴承为SKF，轴采用46Mn，电机采用西门子电机（中国）有限公司或客户制定国内外品牌电机，380V、50Hz，绝缘等级F级。

泵的性能

      在额定转速和额定流量下，泵的扬程、轴功率、效率的偏差，满足GB3216的规定。
